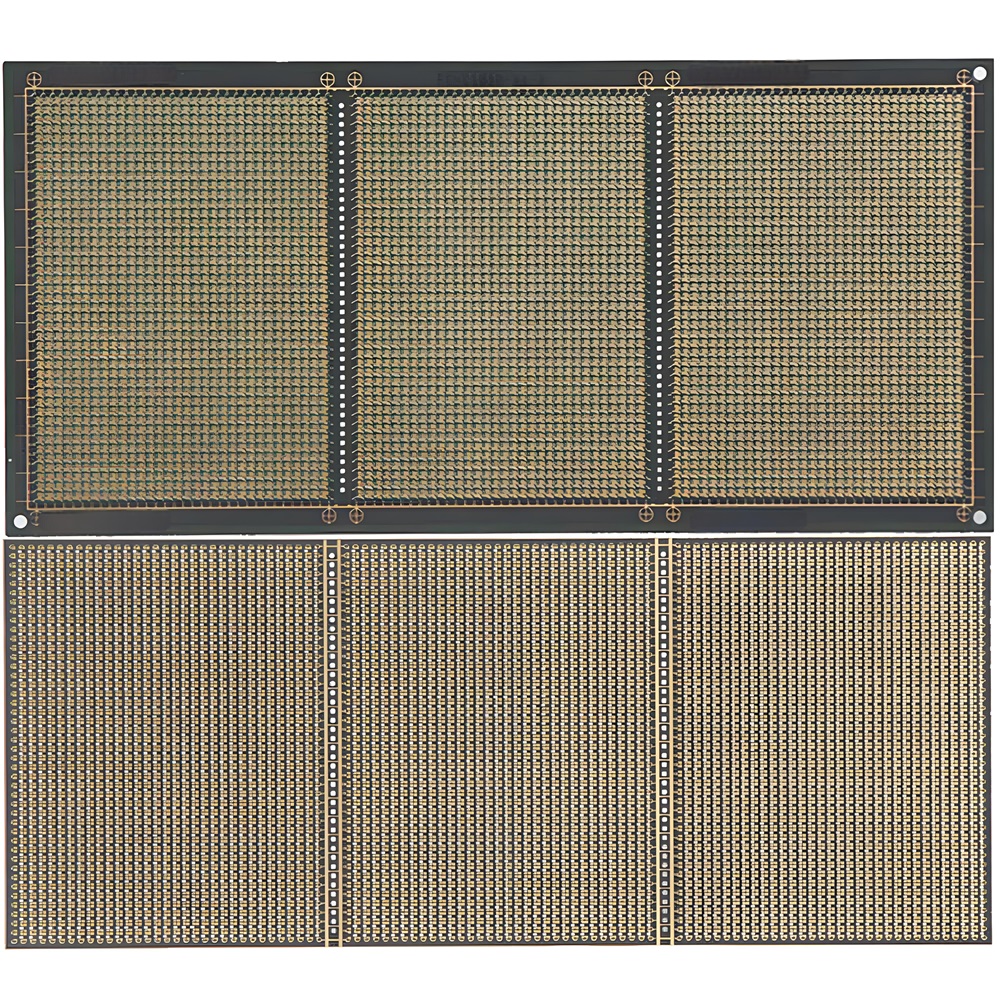

PCB для IC Substrate

Полное имя и описание пакета LGA

Полное название пакета LGA-это пакет Marry Land Grid, который буквально переводится на упаковку массивов сетки, которая соответствует предыдущей технологии упаковки процессоров Intel, сокета 478, которая также называется Socket T., сказал, что это «технологическая революция Leapfrog», в основном потому, что он заменяет предыдущие контактные контакты в форме штифта на контактную упаковку металла. LGA775, как следует из названия, имеет 775 контактов.

Метод установки процессора LGA775

Поскольку контакты становятся контактами, метод установки процессора с интерфейсом LGA775 также отличается от метода текущего продукта. Он не может использовать булавки, чтобы исправить контакт, но нуждается в монтажном кронштейне, чтобы исправить его, чтобы процессор можно было правильно нажать. На упругих щупальцах, выставленных гнездом, принцип такой же, как пакет BGA, за исключением того, что BGA припаяна до смерти, и LGA может быть разблокирован в любое время, чтобы заменить чип. «B (Ball)» в BGA-Tin Bead, с помощью чипа и схемы материнской платы связываются с помощью жестяной бусины, это пакет BGA.

Требования к высокой плотности, многофункциональной и миниатюризации

Все больше и больше требований к высокой плотности, многофункциональной и миниатюризации приносили новые проблемы для упаковки и субстратов, и появились многие новые технологии упаковки, в том числе погребенные технологии упаковки. Встроенная технология упаковки заключается в встроении пассивных компонентов, таких как резисторы, конденсаторы, индукторы и даже активные компоненты, такие как ICS, в печатную плату. Этот подход может сократить длину линии между компонентами, улучшить электрические характеристики и улучшить эффективную область упаковки печатной платы, уменьшает большое количество припоев на поверхности печатной платы, тем самым повышая надежность упаковки и снижая стоимость. Это очень идеальная технология упаковки высокой плотности.

Встроенная передача технологии с печатной платы на субстрат

Ранние встроенные технологии были в основном применены к ПХБ, и теперь она также применяется к подложкам упаковки. Внедрение пассивных компонентов, таких как резисторы и конденсаторы в ПХБ, уже очень зрелая технология, и UGPCB долгое время освоил этот тип технологии. Передача похороненных технологий от печатной платы в субстрат труднее достичь. Поскольку субстрат имеет более высокую точность и более тонкую толщину разбивки, он требует более сильных возможностей для производства и обработки и более высокой точностью. Однако, поскольку технический принцип такой же, пассивные устройства, встроенные в субстрат, также быстро достигли массового производства.

Типы встроенных пассивных компонентов

UGPCB имеет два основных типа пассивных компонентов, таких как резисторы и конденсаторы, встроенные в субстрат. Одним из них является планарное захоронение, также называемое тонкопленочным захороду, что означает, что в плату встроено только несколько микрон резисторов и конденсаторов и переносится с помощью графики., Кислотное травление и другие серии процессов для создания соответствующих схем сопротивления или емкости. Другим методом является дискретное встраивание, которое состоит в том, чтобы поставить резисторы и конденсаторы ультратонких спецификаций упаковки, таких как 01005, 0201, 0402 непосредственно в подложку через процесс SHAL и процесс взаимосвязи, заполняющего отверстия. Похороненная упаковка не ограничивает количество встроенных компонентов. В основном это зависит от области упаковки. Если территории достаточно, может быть похоронено больше. Хотя стоимость упаковки этого подхода станет выше, стоимость всего продукта может не стать выше, поскольку последующая покупка компонентов и стоимость чипа SMT может быть сохранена, а также будет улучшена производительность.

Встроенная IC Technology

В дополнение к внедрению пассивных компонентов, таких как резисторы, конденсаторы и индукторы, схемы UGPCB также активно разрабатывают встроенную технологию IC, то есть непосредственно внедряя чип, в подложку для упаковки на уровне платы, которая является более сложной, чем встраивающие пассивные компоненты. После долгосрочного накопления технологий и инноваций Circuit Company UGPCB в настоящее время произвела образцы встроенных подложки IC. Следующим шагом является совместное развитие с клиентами и определение конечного продукта в соответствии с их потребностями. Схема UGPCB в настоящее время в основном ищет клиентов, у которых есть идеи в этой области, чтобы совместно разрабатывать и производить продукцию и машиностроение. У нас уже есть технология, но мы должны применить эту технологию к продуктам в больших масштабах при последующем наблюдении и повысить доходность и надежность производства. Нам также нужно искать клиентов, которые готовы сделать это, и найти некоторые реальные продукты для этого.

Перспективы рынка для встроенных субстратов компонентов

Спрос на высокую плотность, миниатюрную упаковку увеличивается, и ожидается, что рынок встроенных компонентных субстратов будет продолжать расширяться. Появление встроенной технологии содержит возможность серьезных изменений в промышленной структуре и структуре отрасли, от материальных заводов, литейных заводов IC, компаний по проектированию IC до производителей печатной платы/подложки, производителей упаковки, производителей систем, то есть вверх по течению и нисходящей цепочке промышленности. Сотрудники не допустимо.

Влияние на оригинальных поставщиков устройств

Разработка встроенной технологии оказывает большое влияние на оригинальных поставщиков устройств, и в настоящее время они должны измениться. Например, его устройства должны соответствовать встроенным условиям. Появление новых технологий определенно нарушит неотъемлемый шаблон. Для предприятий очень важно быть в курсе рыночных изменений и своевременно преобразовать.

Инновационные упаковочные решения

Поскольку интеграция SOC Chip находится близко к физическому лимиту, передовые технологии упаковки, такие как упаковка уровня пластин (CSP), система-пакета (SIP) и встраивание устройств, обеспечивают возможный способ для дальнейшей интеграции системы. В настоящее время ведущие производители полного машинного оборудования не только учитывают функции устройства при разработке продуктов, но и начинают рассматривать дизайн упаковки, дизайн модуля, встроенный дизайн ПКБ и т. Д., А также активно ищут инновационные решения компонентов и модулей для повышения надежности системы, уменьшения размера продукта, реализации оптимизации продукции и инноваций.
