Темно-синий 2-слойный дизайн и производство печатных плат

Материальная композиция

Темно-синий 2-слойной печатной платы строится с использованием высококачественного материала FR4 (Flame Martardant 4). FR4 известен своими превосходными электрическими свойствами, механической прочностью и термостойкостью, что делает его идеальным для широкого спектра применений.

Спецификации

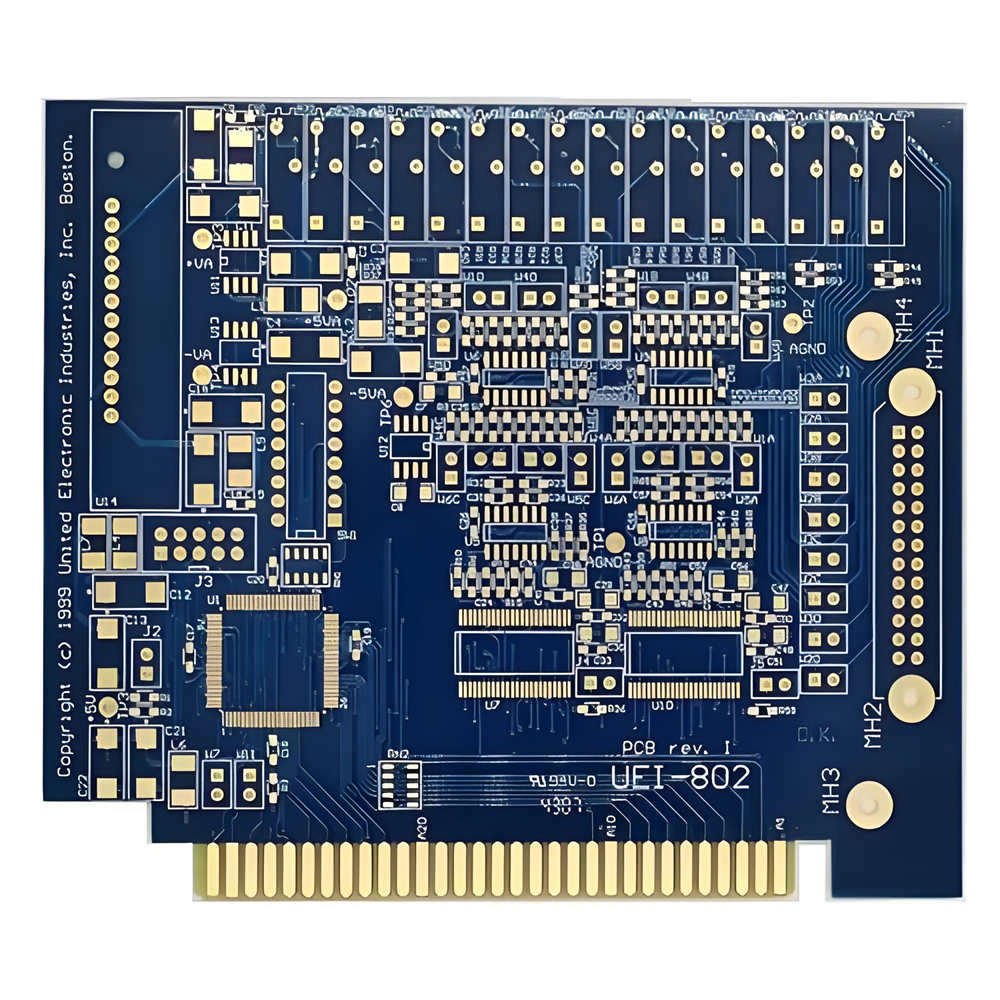

Эта печатная плата имеет изящный темно -синий цвет с белым шелкостным экраном для профессионального внешнего вида. Он имеет законченную толщину 1,2 мм, обеспечивая долговечность и стабильность. Толщина меди составляет 1 унцию, что обеспечивает достаточную проводимость для электрических сигналов. Поверхностной обработкой является погружение золота, которое повышает коррозионную устойчивость и повышает припадение.

Характеристики производительности

При минимальной ширине трассировки и расстоянии 4 мила (0,1 мм) темно-синий 2-слойной платы поддерживает схемы схемы высокой плотности. Это делает его подходящим для сложных электронных конструкций, которые требуют точных и надежных соединений. Погрузка золота еще больше повышает его производительность, предоставляя защитный слой, который предотвращает окисление и обеспечивает долгосрочную надежность.

Производственный процесс

Производство темно -синих 2 -слоев ПХБ включает в себя несколько этапов:

1. Дизайн и макет : дизайн печатной платы создается с использованием специализированного программного обеспечения, а затем просмотрено для точности.
2. Подготовка материала : листы FR4 требуемой толщины сокращаются до размера.
3. Медное ламинирование : слой меди наносится на обе стороны листа FR4.
4. Торюн : нежелательная медь удаляется для создания шаблона схемы.
5. Бурение : отверстия просверлены для компонентов и взаимосвязи.
6. Перекрытие : отверстия покрыты медью для обеспечения электрической проводимости.
7. Обработка поверхности : применение золота применена для защиты медных поверхностей.
8. Шелкостная печать : на печатной плате напечатаны метки компонентов и другие маркировки.
9. Сборка и тестирование : компоненты собираются, и печатная плата тестируется для обеспечения функциональности.

Сценарии приложения

Пчетная плата темно -синего 2 слоя идеально подходит для различных цифровых приложений, в том числе:

• Потребительская электроника : например, смартфоны, планшеты и носимые устройства.
• Компьютерное оборудование : включая материнские платы, видеокарты и другие компьютерные компоненты.
• Промышленные элементы управления : для систем автоматизации, датчиков и другого промышленного оборудования.
• Телекоммуникации : в маршрутизаторах, коммутаторах и других сетевых устройствах.

Заключение

Темно-синий 2-слойная плата предлагает комбинацию высококачественных материалов, точных спецификаций и отличных производительности, что делает его универсальным выбором для широкого спектра цифровых приложений. Его надежная строительная и надежная обработка поверхности обеспечивает долгосрочную долговечность и надежность, что делает его отличным инвестициями для любого электронного проекта.
