6layer смола Plug Pacb Design & Manufacturing

ВВЕДЕНИЕ В ОСНОВНОЙ ПЕКТ

Обзор продукта

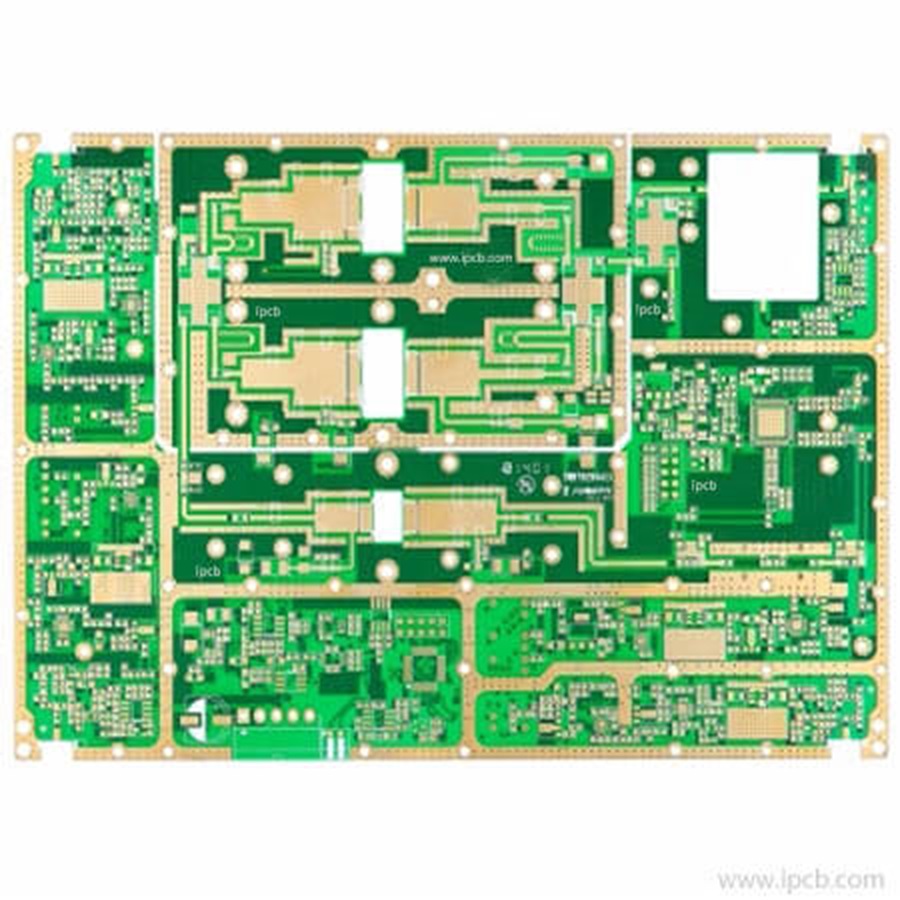

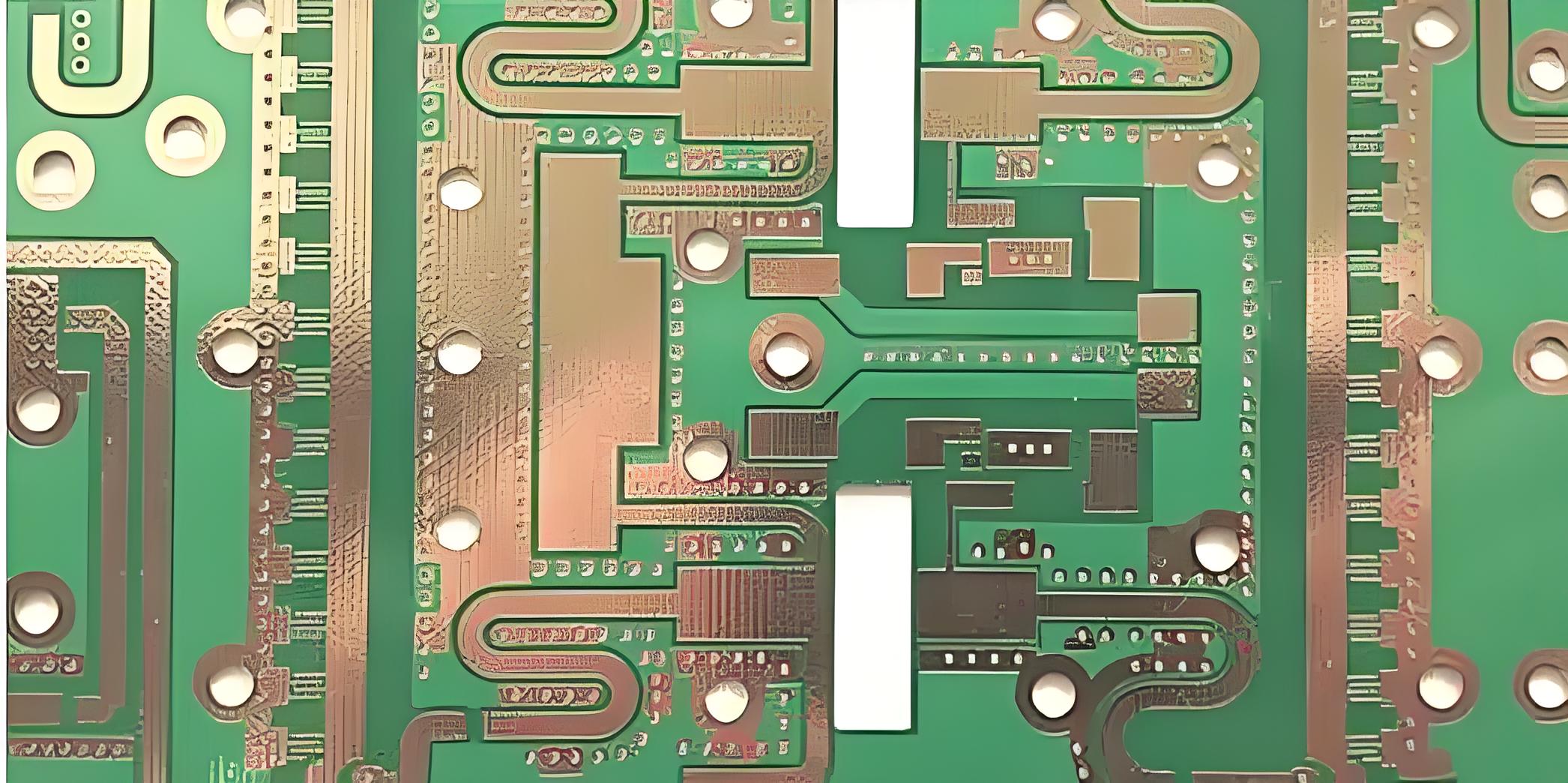

PACB Preg Plug-это специализированный тип печатной платы (PCB), предназначенный для высокопроизводительных электронных приложений. Он включает в себя технологию передовой смолы, которая повышает ее механическую стабильность и электрические характеристики. Эта печатная плата особенно полезна в цифровых продуктах, где пространство и надежность являются критическими факторами.

Цель и приложение

Основной целью платечной платы смоля является предоставление надежной и надежной платформы для монтажа и взаимосвязи электронных компонентов. Он широко используется в цифровых продуктах, таких как смартфоны, планшеты, ноутбуки и другие портативные устройства. Его компактный дизайн и высокая прочность делают его идеальным для современных электронных применений, которые требуют точности и эффективности.

Классификация

Смоловые плагины могут быть классифицированы на основе нескольких критериев:

• Количество слоев : эта печатная плата имеет 6 слоев, что позволяет создать сложные конструкции схемы и эффективное размещение компонентов.
• Состав материала : изготовлен из материала S1141, известный своими превосходными тепловыми и механическими свойствами.
• Обработка поверхности : Особенности обработки золота погружения, которая обеспечивает превосходную проводимость и коррозионную устойчивость.

Материал и строительство

Материал

Пчела для заглушки с смолой изготовлена ​​из материала S1141, выбранного для его высокой прочности и тепловой стабильности. Это гарантирует, что ПКБ может противостоять суровым условиям эксплуатации, сохраняя при этом структурную целостность.

Строительные детали

• Слои : печатная плата состоит из 6 слоев, обеспечивающих достаточно места для замысловатых конструкций цепи.
• Отделанная толщина : печатная плата имеет готовую толщину 1,2 мм, оптимизируя как эффективность пространства, так и механическую прочность.
• Толщина меди : с медными слоями 1/0,5 унции печатная плата обеспечивает эффективную электропроводность.
• Цвет : доступен в зеленом и белом, облегчая легкую идентификацию и эстетическую интеграцию в различных устройствах.

Характеристики производительности

• Специальные технологии . Использование технологии штекерной смолы улучшает механическую стабильность и электрические характеристики PCB, что делает ее подходящей для применений с высокой надежностью.
• Min Trace / Space : ПКБ поддерживает компоненты тонкого шага с минимальной трассой и пространством BGA 3MIL / 3MIL, что обеспечивает размещение компонентов высокой плотности.

Производственный процесс

Процесс изготовления заглушки с смолой включает в себя несколько ключевых шагов:

1. Подготовка материала : выбор и подготовка материала S1141 для оптимальной производительности.
2. Укладка слоя : укладка 6 слоев для достижения желаемой толщины и функциональности.
3. Расположение схемы : использование химического травления или лазерной резки для создания точных схем схемы.
4. Ламинирование : сжатие слоев вместе под высоким давлением и температурой, чтобы сформировать сплоченную единицу.
5. Перекрытие : применение медного покрытия для обеспечения хорошей электрической связи.
6. Обработка поверхности : обработка поверхности погружением золота для повышения проводимости и коррозионной устойчивости.
7. Контроль качества : проведение строгого тестирования, чтобы гарантировать, что ПКБ соответствует всем спецификациям производительности.

Ключевые функции и преимущества

• Высокая механическая стабильность : технология пробки смоля обеспечивает исключительную механическую стабильность, снижая риск отказа компонентов.
• Отличная электрическая производительность : конструкция печатной платы обеспечивает последовательную передачу сигнала и минимальные помехи.
• Прочность : изготовлена ​​из высокопрочных материалов, обеспечивая долгосрочную надежность даже в суровых условиях.
• Универсальность : подходит для широкого спектра цифровых продуктов из -за его адаптируемой конструкции и свойств материала.
•

Сценарии использования

Смоловые платы необходимы в сценариях, где важны высокая надежность и компактная конструкция, такие как:

• Потребительская электроника : повышение производительности и долговечности смартфонов, планшетов и ноутбуков.
• Носимые устройства : поддержка миниатюризации и надежность фитнес -трекеров и умных часов.
• Автомобильная электроника : облегчение передовых систем помощи водителям и информационно-развлекательных подразделений в транспортных средствах.
• Промышленные приложения : включение точного управления и мониторинга в системах автоматизации и управления.

В заключение, плана смоля представляет собой значительный прогресс в технологии PCB, сочетающий высокую механическую стабильность с превосходными электрическими характеристиками. Его надежные строительные и передовые функции делают его идеальным выбором для современных цифровых продуктов, которые требуют точности и надежности. Будь то повышение производительности потребительской электроники или поддержка критических автомобильных приложений, эта печатная плата выделяется в качестве свидетельства инновационных и инженерных совершенства.
