Золотая пласка слепого отверстия

Введение в плату Золотого пальца слепых отверстий

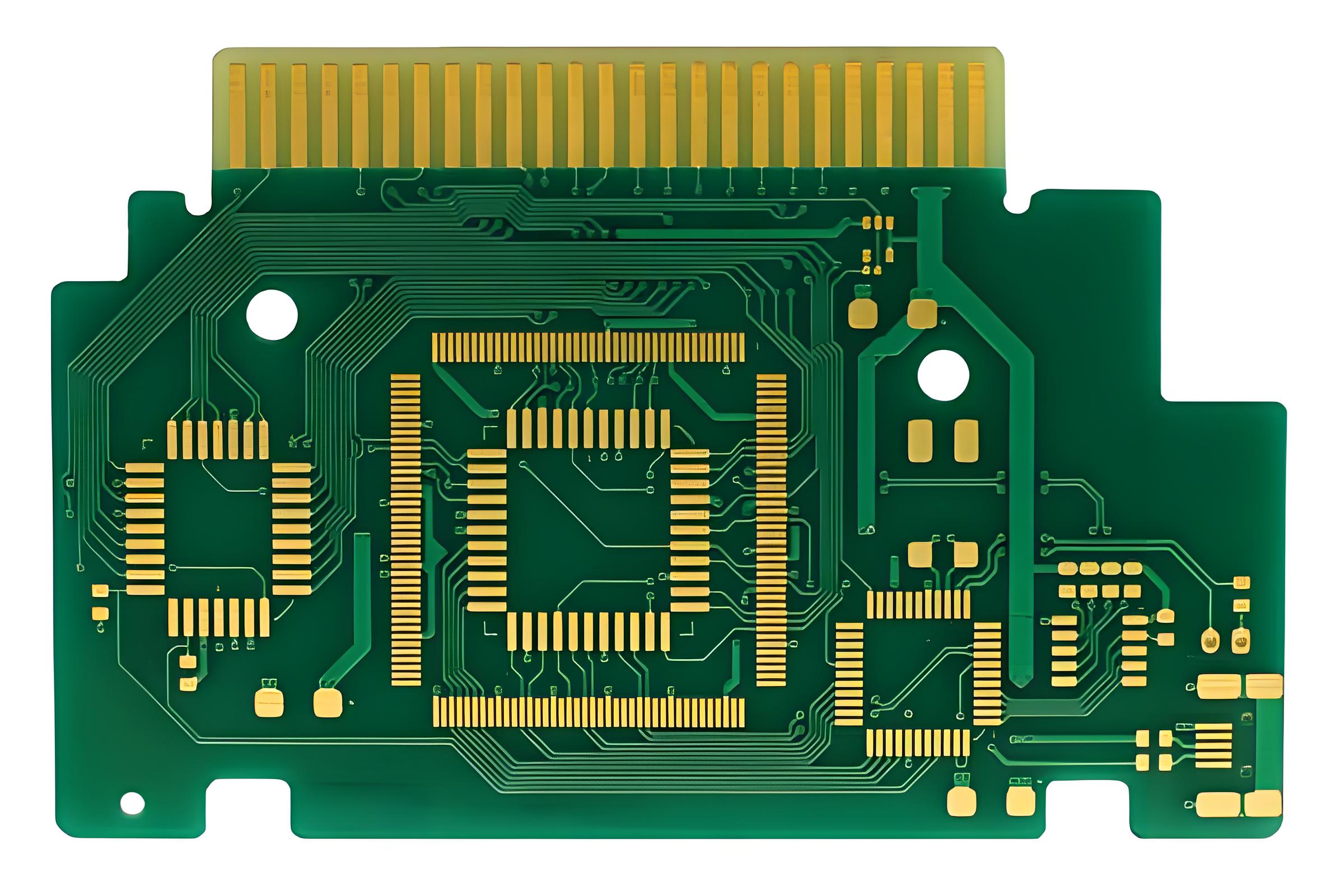

Пчела Золотого пальца слепых отверстий представляет собой специализированный тип печатной платы (печатной платы), которая оснащена золотой пальцы и слепых отверстий. Эта конструкция обеспечивает расширенную связь и компактную интеграцию в электронных устройствах.

Обзор продукта

Пчела Золотого пальца слепых отверстий построена с использованием высококачественного материала S1140 FR4, обеспечивая долговечность и превосходную электрическую производительность. Он состоит из четырех слоев, с толщиной меди в 1 унции и готовой толщиной 1,2 мм. Обработка поверхности включает в себя погружение золота, которое обеспечивает превосходную проводимость и коррозионную устойчивость.

Приложения

Этот тип печатной платы в основном используется в компьютерных компонентах, где высокоскоростная передача данных и надежные подключения имеют решающее значение. Золотые пальцы позволяют легко подключить и отключать, в то время как слепые отверстия облегчают внутренние соединения без необходимости в компонентах сквозного.

Классификация

Пчела Золотого пальца слепых отверстий может быть классифицирована на основе количества слоев, толщины меди и специальных процессов, таких как слепые и похороненные вайи, а также наличие золотых пальцев и слепых отверстий.

Материал

Основным материалом для этой печатной платы является S1140 FR4, пламен-снимающий стеклянный ламинат, который обеспечивает превосходную тепловую стабильность и механическую прочность.

Производительность

С размерами трассировки/пространства 4 млн/4 млн (0,1 мм/0,1 мм) и минимальным размером отверстия 0,2 мм (8 млн.) Пчела Золотого пальца слепых отверстий предназначено для применений с высокой плотностью. Погрузка золота обеспечивает низкую контактную сопротивление и долгосрочную надежность.

Структура

PCB состоит из четырех слоев, с слепыми и похороненными VIAS, позволяющими создавать сложную маршрутизацию между слоями без необходимости компонентов сквозного. Золотые пальцы обеспечивают интерфейс краевого разъема для легкой интеграции в более крупные системы.

Функции

Некоторые ключевые особенности платы за слепые отверстия с золотыми пальцами включают в себя:

• Возможность взаимодействия высокой плотности
• Низкая контактная сопротивление из -за погружения золота
• Прочная и надежная конструкция с материалом S1140 FR4
• Компактный дизайн с золотыми пальцами и слепыми отверстиями

Производственный процесс

Производственный процесс для платы за слепые отверстия с золотыми пальцами включает в себя несколько этапов, в том числе:

1. Подготовка материала : выбор соответствующего материала S1140 FR4 и разрезание его до размера.
2. Упаковка слоя : укладка слоев печатной платы с точным выравниванием.
3. Медное травление : использование химического травления для создания желаемых схем схемы на каждом слое.
4. С помощью бурения : бурение слепых и похороненных вайсов для создания внутренних соединений между слоями.
5. Перекрытие : применение медного покрытия на VIAS и другие открытые медные зоны.
6. Обработка поверхности : применение погружного золота на поверхность ПХБ для улучшения проводимости и коррозионной устойчивости.
7. Сборка : сборка золотых пальцев на краю печатной платы для легкой связи.

Варианты использования

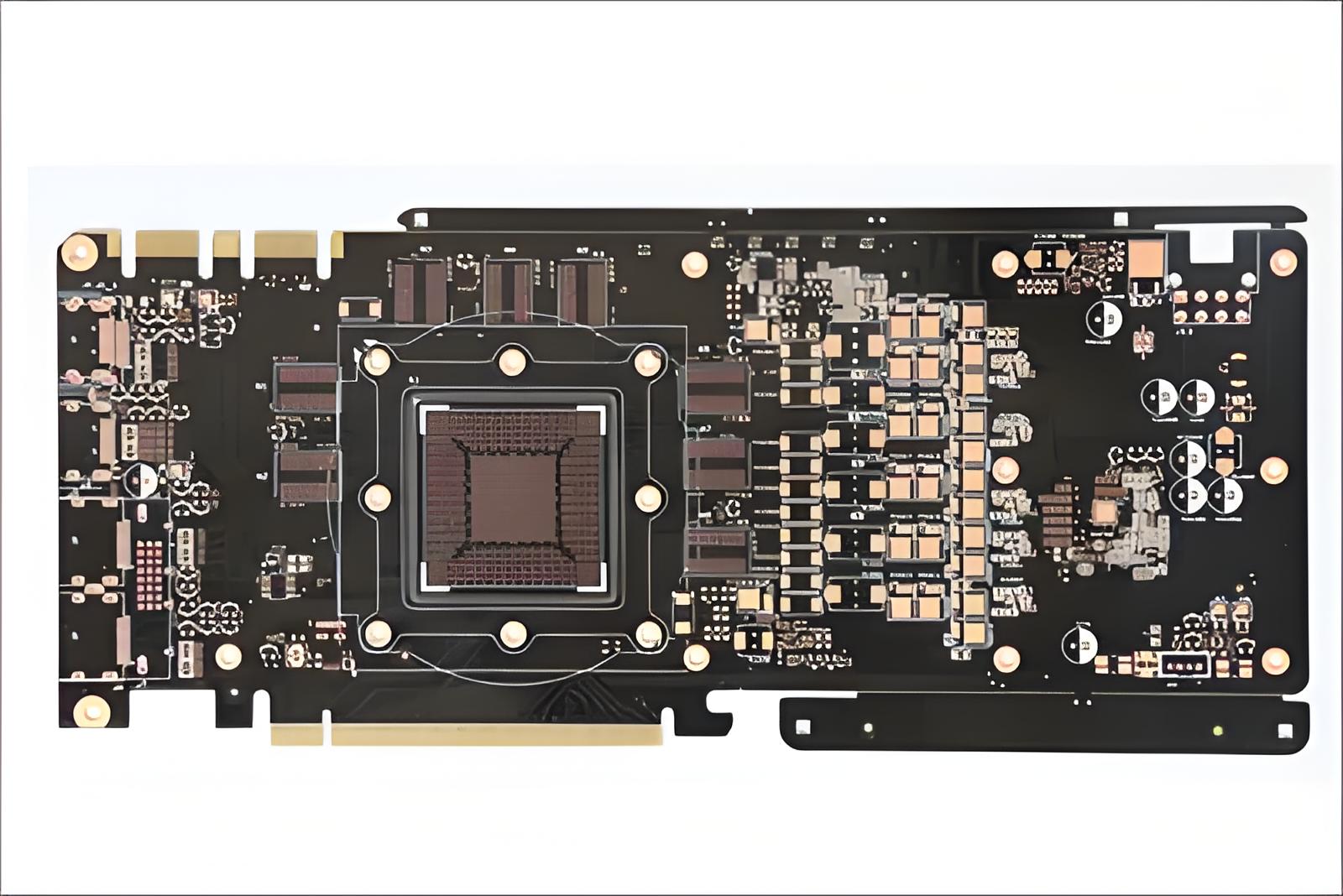

Пчела Золотого пальца слепых отверстий идеально подходит для использования в компьютерных компонентах, где пространство ограничено и требуется высокоскоростная передача данных. Примеры включают материнские платы, видеокарты и другие высокопроизводительные вычислительные устройства.
