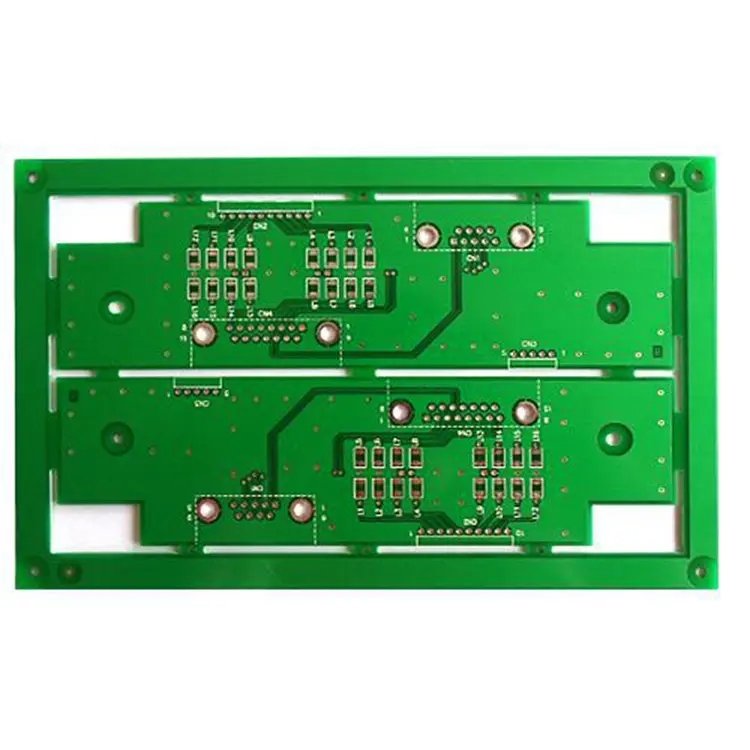

Никель-палладий-золотой двусторонний печатная плата

Обзор электролезного никеля палладиевого золота

Электролетное никель палладиевое золото является важным процессом обработки поверхности в отрасли печатной платы. Он широко используется в производственном процессе плат жестких цепей (PCB), гибких плат круговых плат (FPC), жестких плат для скремблирования и металлических субстратов. Это также важная тенденция к обработке поверхности в отрасли печатной платы в будущем.

Процесс и механизм

Электролесный никель палладиевый золото представляет собой не селективную технологию обработки поверхности, которая откладывает слой никеля, палладий и золота на поверхности медного слоя печатной цепи химическими методами. Основным потоком процесса является:

• Обезжиривание
• Микро-чаевые
• Предварительное погружение
• Активация
• Никелевое покрытие
• Пальдиевое покрытие
• Золотое покрытие
• Сушка

Между каждым звеном будет многоступенчато. Механизм реакции электролезного никеля-палладие-золота в основном включает в себя окислительно-восстановительную реакцию и реакцию смещения. Среди них реакция восстановления легче справиться с толстым палладием и толстым золотым продуктом.

В настоящее время производственные спецификации химического никеля, палладия и золота на общих фабриках: никель 2-5um, палладий 0,05-0,15 мм и золото 0,05-0,15 м. Конечно, из -за различий в растительном оборудовании и механизмах реакции, однородность химических реакций и способность обрабатывать толстый палладий и толстый никель также различаются.

Сравнение с гальваническим никелевым золотом

Применение и производственные мощности

Электролетное никель палладиевое золото также является важным процессом обработки поверхности в области печатных плат. Основным полем применения является технология проволочной связи, которая может в определенной степени справляться с высококачественными продуктами электронных цепи.

Хотя химический никель-палладий-золотой имеет медленную скорость реакции, поскольку в нем не требуется соединение проводов и гальванических проводов, количество продуктов, производимых одновременно в том же объеме резервуара, намного больше, чем у гальванического никелевого золота. Таким образом, он имеет очень большое преимущество в общей продукции.

Тенденция развития

Как упоминалось ранее, основное преимущество электролезного никеля-никеля-золота состоит в том, чтобы справиться с поверхностной обработкой высококачественных продуктов и тонких схем. Тем не менее, разработка электронных технологий и их сопутствующих требований также быстро растет. В настоящее время процесс общего химического никеля-палладий-золота постепенно станет неспособным справиться с производством высоких цепей.

Следовательно, чтобы справиться с более высоким спросом, текущим основным направлением развития является технология тонкого никеля палладиевого золота и технология химического палладиевого золота. Эти технологии широко используются в связи с коммуникацией, потребительской электроникой, промышленным контролем, безопасности, автомобилем, энергоснабжением, интеллектуальным дому, медицинским, военным и другим отраслям.
