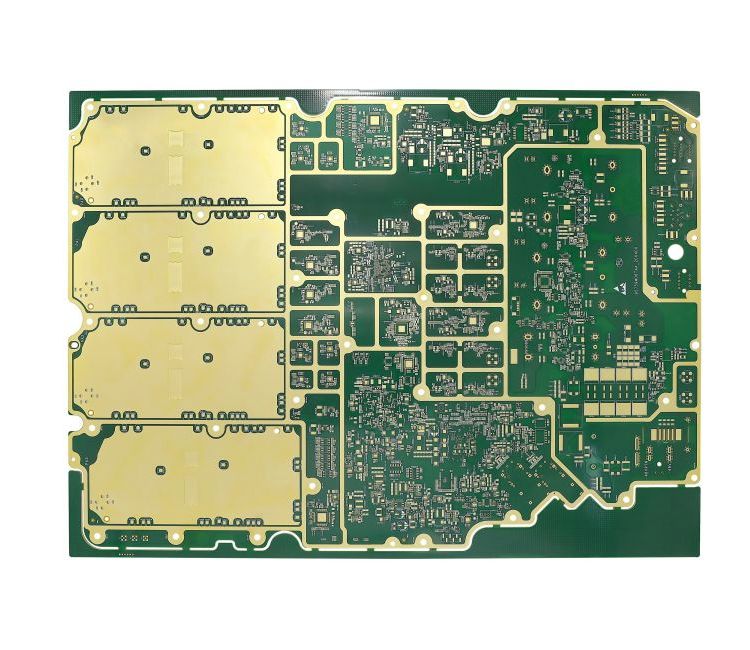

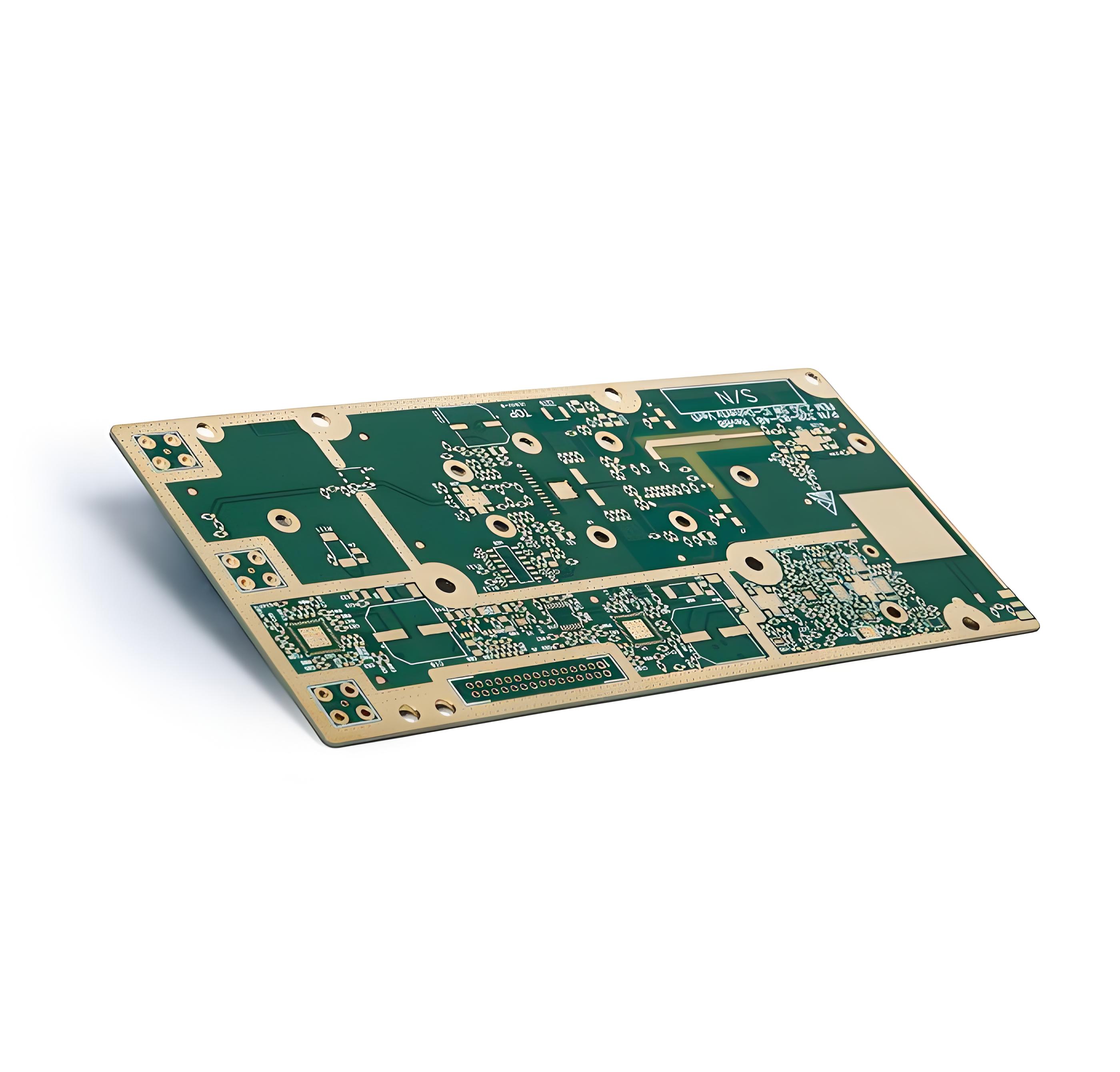

Высокочастотная гибридная печатная плата

Высокочастотная гибридная печатная плата

Название продукта: гибридная печатная плата

Материал: керамика + FR4

Стандарт качества: IPCB6012 Class2 или Class3

Материал печатной платы Диэлектрическая постоянная: 2.2-16

Текстура материала: гибридная печатная плата, смешанная печатная плата

Слои: 2Layer - многослойная гибридная печатная плата

Толщина: 0,1 мм - 12 мм

Толщина меди: 0,5 унции - 3 унции

Технология поверхности: серебро, золото, OSP

Приложение: высокочастотная микроволновая гибридная печатная плата

Детали продукта

Гибридная печатная плата обычно используется в продуктах микроволновой радиочастотной серии

Благодаря быстрому развитию электронных коммуникационных технологий, чтобы достичь высокоскоростной передачи сигналов высокой верности, в оборудовании связи используются все больше и больше микроволновых ПХБ. Диэлектрические материалы, используемые в высокочастотных гибридных платах гибридных кругов, обладают отличными электрическими свойствами и хорошей химической стабильностью, которые в основном показаны в следующих четырех аспектах.

1. Гибридная печатная плата имеет характеристики потери передачи малого сигнала, короткого времени задержки передачи и искажения передачи малого сигнала.

2. Отличные диэлектрические свойства (в основном относится к низкой относительной диэлектрической постоянной DK, коэффициенту низкого диэлектрического потери DF). Кроме того, диэлектрические свойства (DK, DF) остаются стабильными при изменениях окружающей среды частоты, влажности и температуры.

3. Высокая точность характерного контроля импеданса.

4. Гибридная печатная плата обладает превосходной теплостойкостью (TG), обрабатываемостью и адаптивностью.

Микроволновая высокочастотная гибридная печатная плата широко используется в беспроводной антенне, базовой станции, получающей антенну, усилитель мощности, радиолокационной системе, навигационной системе и другое оборудование для связи.

Основываясь на одном или нескольких факторах экономии затрат, улучшении прочности изгиба и электромагнитного помеха, высокочастотный полу-конфискованный лист с низкой текучестью смолы и субстратом FR-4 с гладкой средней поверхностью должен использоваться в ламинированной конструкции высокочастотного композитного ламината. В этом случае существует большой риск для контроля связывания продуктов в процессе насущного.

Микроволновая высокочастотная гибридная метод изготовления гибридных печатных стеков и характеристик

1. Вид высокочастотной гибридной гибридной структуры композитной ламината, управляемой гибридной платы, включает в себя медный слой L1 (высокочастотный лист), медный слой L2 (PP-лист), медный слой L3 (подложка эпоксидной смолы) и медный слой L4 по очереди; Плоты слота с тем же размером расположены в том же положении на медном слое L2, L3 и L4; Медный слой L4 расположен из -за трех в одном буферном материале, стальной пластины и крафт -бумаги последовательно сложены снаружи; Алюминиевый лист, стальная пластина и крафта -бумага последовательно сложены на медном слое L1 изнутри.
2. Согласно 1-й особенности, буферный материал из трех в одном представляет собой буферный материал, зажатый между двумя мембранами высвобождения.

3. Согласно 1-й особенности, ламинированная структура высокочастотной пластины, контролируемой глубокой смешанной пластиной, характеризуется тем, что высокочастотный листовой материал представляет собой политетрафторээтиленовый субстрат.

Характеристики расширения и усадки высокочастотного композитного ламината гибридного платы PCB отличаются от характеристик обычной подложки эпоксидной смолы, поэтому трудно контролировать кривизну и усадку пластин, а метод обработки сначала протяните, а затем натягивание вызовет проблему депрессии листового металла. Три в одном буферном материале устанавливаются на одной стороне канавки, а материал буфера может быть заполнен в отверстие прорези во время нажатия, чтобы избежать проблемы депрессии. Крафт -бумага устанавливается на обеих сторонах платы, чтобы смягчить давление и равновесие однородной теплопередачи, установите стальную пластину, чтобы обеспечить однородную теплопроводимость при прессовании, сделать нажатие плоско, установить баланс тепла и давления во время прессования, чтобы лучше контролировать кривизну и расширение платы.

Благодаря быстрому развитию 5G -коммуникационных технологий для оборудования для связи требуется более высокая частота. На рынке есть различные виды микроволновых высокочастотных гибридных ПХБ. Технология производства этих микроволновых высокочастотных гибридных ПХБ также выдвигает более высокие требования. Благодаря более чем 10-летней профессиональной обработке UGPCB, мы можем предоставить многослойные гибридные услуги по производству печатных плат, в нем есть все оборудование, необходимое для всего процесса производства многослойной гибридной печатной платы, соответствующей системе управления ISO9001-2000, и прошла сертификацию системы IATF16949 и системной сертификации ISO 14001. Его продукты прошли сертификацию UL и соответствуют стандартам IPC-A-600G и IPC-6012A. Может обеспечить высокую качественную, высокую стабильность, высокую адаптацию высокочастотных образцов гибридных печатных плат и пакетных услуг.
