Высокочастотная печатная плата Rogers и Rogers 4003C PCB Poard

Rogers 4003 в основном состоит из углеводородов и заполненной керамики. Rogers 4003 Диэлектрическая постоянная составляет 3,55. Rogers 4003-это коммерческий высокочастотный материал печатной платы с хорошей стабильностью и последовательности. Материал Rogers 4003 принадлежит 4000 серии, поэтому его можно нажать Rogers 4003 против FR4. Rogers 4003 PREPREGE Рекомендует RO4450F.

Микроволновая печатная плата Rogers 4003 High Performance Microwave PCB имеет различную максимальную частоту работы в соответствии с различными прикладными средами. Обычно используется ниже 30 ГГц. Производительность печатной платы Rogers 4003 относительно стабильна. Это также зависит от потери, которая может быть переносится в разработке дизайна продукта. Оценка моделирования может быть проведена через специальное программное обеспечение MWI2018 Rogers.

Роджерс является мировым лидером в области технологий материалов. Его продукты охватывают высокочастотные и высокопроизводительные приложения с наиболее требовательными техническими требованиями. Они широко используются в микроволновой связи, 5G и военных радарах. Существует множество различных тарелок производительности на выбор, чтобы соответствовать различным вариантам для разных приложений.

Rogers 4003 Материал отличный высокочастотный характер

Лист Rogers Sheet RO4000 Materies Series и Rogers 4003C обладают высокочастотными характеристиками Rogers 4003C, с характеристиками, необходимыми для микроволновой радиочастотной схемы, соответствующей сети и конкретной конструкции линии трансмиссии.

Среди них Thermoset Laminate Rogers 4003C-лучшая производительность и альтернатива более высокой надежности FR-4, с низкой стоимостью обработки и низкими потерями. Может использовать процесс безвинга, совместимый с технологией обработки FR-4. Очень подходит для таких приложений, как небольшие базовые станции, антенные системы и Интернет вещей.

Rogers 4003 Высокая тепловая пропускная способность

Недорогая стоимость платы 92 мл платы за рамки платы в плате Rogers имеет скорость теплопроводности Z (2,0 Вт/мк) в 10 раз больше, чем у FR-4, что может обеспечить высокую теплопроводимость для многослойных применений печатной платы (PWB), которые требуют, чтобы вся плата рассеивала тепловые характеристики.

Кроме того, продукты серии PCB серии RO4000 обеспечивают диэлектрическую постоянную 2,55 ~ 6,15 и низкий коэффициент теплового расширения оси Z, и обладают лучшими возможностями термической обработки, чем традиционные материалы PTFE. Среди них ламинаты RO4835® добавляют антиоксиданты, которые в 10 раз выше устойчивости к окислению, чем традиционные материалы PTFE, и подходят для применений, которые требуют более высокой стабильности при высоких температурах и большей устойчивости к окислению, чем стандартные радиочастотные терморетитирующие материалы.

Роджерс 4003 Цена низкая стоимость обработки

Материалы PCB серии RO4000 листа Rogers имеют высокую механизм и низкую стоимость обработки и являются экономически эффективным решением для применений с высокой надежностью. Совместим с технологией обработки FR-4 (включая структуру многослойной платы Multilayer PCB) и процесс безвинга.

Материалы печатной платы TMM -серии могут использовать стандартные процедуры обработки субстрата PCB и имеют очевидные преимущества обработки; Он устойчив к химическим реагентам и не имеет повреждений в процессе производства и размещения. Это идеальный выбор для применения ленточной ленты с высоким содержанием и микрополосковой линии.

Rogers 4003 Очень механический

Материалы печатной платы Ro4000 листов Rogers представляют собой термо -метровые ламинаты с превосходными механическими свойствами и сопротивлением потоку ползучести и холодного потока.

Laminates RO3000 обладают стабильными и последовательными механическими свойствами при различных диэлектрических постоянных. При проектировании многослойных плат материалы с различными диэлектрическими постоянными могут использоваться на разных слоях без проблем с изгибом и надежностью. Среди них RO3003 также имеет самую низкую потерю 0,0013 (@10 ГГц) среди материалов для коммерческих классов, что очень подходит для массового производства.

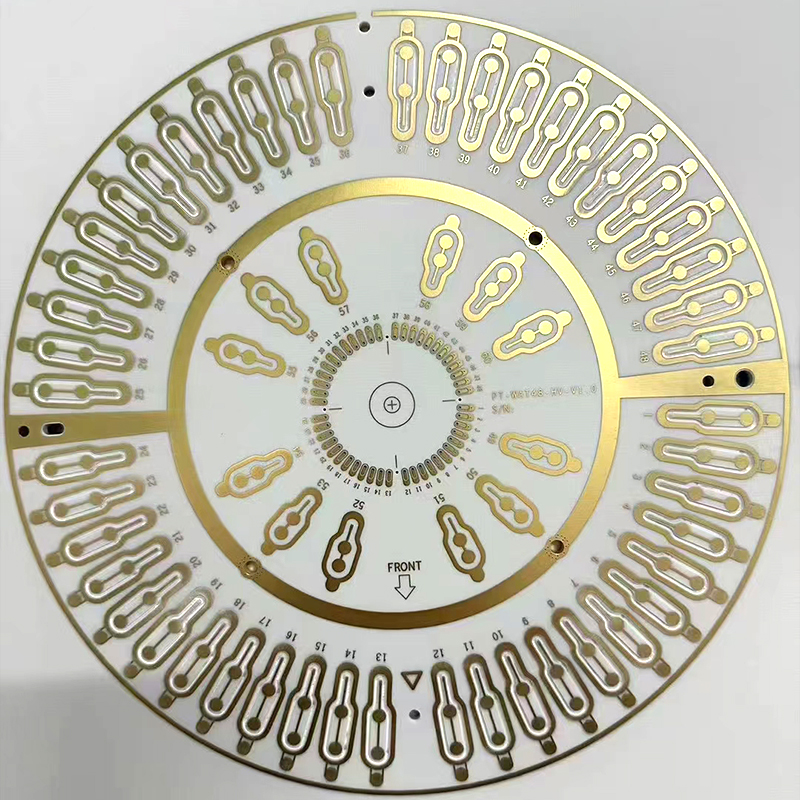

Rogers 4003 PCB

PCB Rogers RO4003C - это запатентованная система углеводородной смолы / керамический наполнитель, усиленный тканой стеклянной тканью. Его электрические свойства очень близки к материалу PTFE / стеклянной ткани, а его механизм аналогична свойствам эпоксидной смолы / стеклянной ткани. Этот материал может обеспечить различные структуры. RO4003C Rogers PCB имеет два разных типа стеклянной ткани 1080 и 1674, но все структуры соответствуют одинаковым спецификациям электрических характеристик, что и ламинаты.

PCB Rogers RO4003C может принять стандартную технологию обработки эпоксидной смолы / стеклянной ткани, одновременно обеспечивая строго контролируемую диэлектрическую постоянную и потерю, в то время как его цена является частью традиционных микроволновых материалов. Нет даже необходимости выполнять процесс обработки PTFE на основе специальных материалов.

Применение PCB Rogers RO4003C

Аэрокосмическая промышленность с высокой надежностью, различные типичные и нетрадиционные микроволновые, радиочастотные приложения

Роджерс 4003 против 4350

RO4350B и RO4003C Rogers - очень зрелые продукты. Диэлектрические постоянные RO4350B и RO4003C не изменяются. Значения процесса производства составляют 3,48 ± 0,05 и 3,38 ± 0,05 соответственно. Значения дизайна 3,66 и 3,55. Диэлектрические постоянные варьируются в зависимости от частоты, поэтому необходимо проектировать моделирование в соответствии с фактической частотой применения. Характеристики материала могут быть направлены на таблицу данных высокочастотной платы RO4000.

RO4003C углеводородная керамика не может напрямую заменить дизайн радиочастотного модуля углеводородной керамики RO4350B. DK и DF Rogers 4003 и RO4350B непоследовательны. Прямая замена приведет к изменению ширины линии микрополосков 50 Ом и увеличению выходных потерь. Программное моделирование модификации на основе диэлектрической постоянной и потери вставки RO4003C необходима до того, как плата будет полностью заменена.

Роджерс завершил подробную внутреннюю сертификацию RO4003C и RO4534 LoPro Copper Clade Materials, изготовленных в восточной части Сучжоу, Китай. Идентификация включает электрические, механические и тепловые испытания. Мы можем подтвердить, что тестовые характеристики и параметры качества материалов, изготовленных в Сучжоу, соответствуют нашими существующими опубликованными спецификациями. Таким образом, 0,5 унции RO4003C и RO4534 могут быть отправлены с использованием материалов, производимых Роджерсом на производственном заводе в Сучжоу, Китай.

Из электрических параметров Rogers 4350 и Rogers 4003 Rogers 4003c превосходит Rogers 4350 с точки зрения коэффициента потерь и диэлектрической постоянной температуры.

RO4350B сертифицирован UL, а RO4003 - нет. Поэтому для проектов, требующих сертификации UL, рекомендуется RO4350B. Roger 4003c имеет захороненную доску. Подробности можно найти в таблице DataShing Rogers 4003

RO4003C - это запатентованная стеклянная ткань, армированная система углеводородной системы/материал керамического наполнителя, введенный Rogers. Его электрические характеристики очень близки к материалу PTFE/тканой стеклянной ткани, а его обрабатываемость аналогична эпоксидной смоле/стеклянной ткани. Rogers 4003 предлагает строго контролируемые диэлектрические постоянные и потери по цене, которая составляет долю от обычных микроволновых материалов и не требует специальных предварительных или эксплуатационных процедур. Это один из самых стабильных продуктов в серии RO4000 с очень низкими диэлектрическими потерями.

Многоканальный мониторинг транспортных средств 24G Radar позволяет несколько отправлять и получать, предоставляет более четырех наборов данных позиционирования, делает информацию о местоположении более точной и делает статистику трафика каждой полосы более точной. Рекомендуется использовать Rogers 4003 для высокочастотной пластины, которая может снизить стоимость, имела более высокое усиление антенны, более низкую потерю системы высокочастотной схемы, улучшить производительность продукта и улучшить диапазон мониторинга многоканального радара мониторинга.

Использование микроволновой пластины Rogers 4003 в антенной блоке может уменьшить потери и улучшить усиление антенны. Диэлектрическая потеря Роджерса 4003 составляет всего 0,0027. Используя пластину PCB толщиной 0,5 мм Rogers 4003, рассчитанная по программному обеспечению MWI2018, общая потеря при 24 Гц составляет около 19,8 дБ/м, из которых диэлектрическая потеря составляет 9,26 дБ/м, а потеря проводника составляет 10,6 дБ/м. Благодаря продукту медной фольги LoPro Rogers 4003 потеря проводника может быть уменьшена до 2 дБ/м, в то время как диэлектрические потери Rogers 4003 практически не изменились.

Используя Rogers 4003 в блоке связи, путем сокращения потерь передачи, он может увеличить усиление приема, уменьшить шум системы, увеличить мощность передачи и в целом обеспечить хорошую производительность блока связи.

Rogers 4003 имеет диэлектрическую постоянную 3,38 и диэлектрическую потерю 0,0027, что соответствует требованиям низкой потери для применений радарных полос 24 ГГц.

Rogers 4003 используется в коммерческой высокочастотной печатной плате, UGPCB предоставляет профессиональное производство Rogers 4003 PCB.
