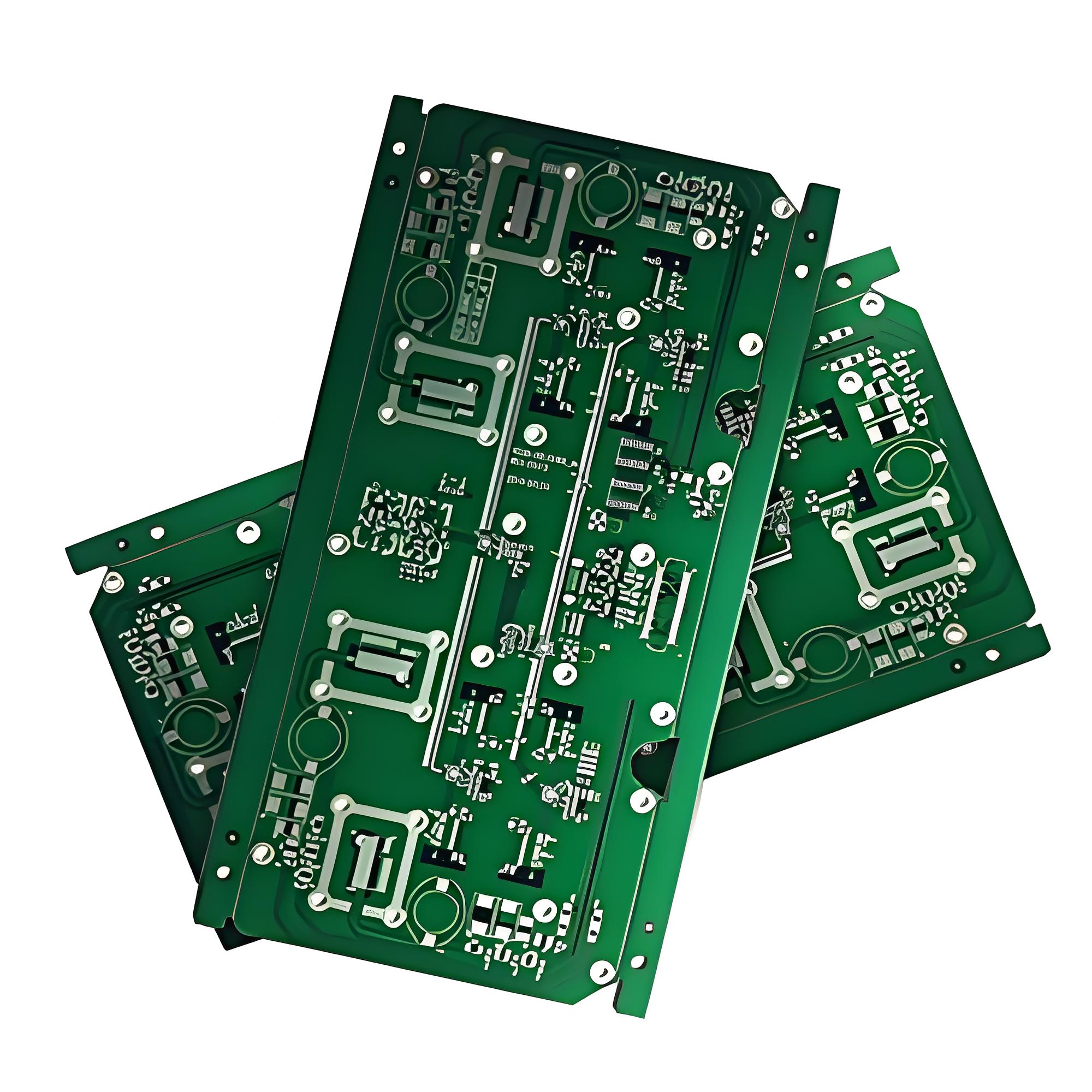

Печата без галогена

Зачем запретить галоген?

Галоген относится к галогенным элементам в периодической таблице химических элементов, включая фторин (F), хлор (CL), бром (BR) и йод (1). В настоящее время огнестойкие субстраты, FR4, CEM-3 и т. Д., Огненные замедлители в основном являются бромированной эпоксидной смолой. Среди бромированных эпоксидных смол тетрабромобисфенол А, полимерные полибромированные бифенилы, полимерные полибромированные дифениловые эфиры и полибромированные дифенильные эфиры являются основными топливными барьеры для ламинатов медного покрытия. Они имеют низкую стоимость и совместимы с эпоксидными смолами. Однако исследования, проведенные связанными учреждениями, показали, что галогенсодержащие пламени-ретардантные материалы (полибромированные бифенилы PBB: полибромированный дифенил этил PBDE) излучат диоксин (TCDD диоксина), бензофуран (бенцфуран) и т. Д. Когда они отбрасывают и сжигаются. Большое количество дыма, неприятный запах, высокотоксичный газ, канцерогенный, не может быть выписан после проглатывания, а не экологически чистым и влияет на здоровье человека. Таким образом, Европейский Союз инициировал запрет на использование PBB и PBDE в качестве огнестойковых средств в электронных информационных продуктах. Министерство информационной отрасли Китая также требует, чтобы по состоянию на 1 июля 2006 года электронные информационные продукты, размещенные на рынке, не должны были содержать такие вещества, как свинец, ртуть, гексавалентный хром, полибромированные бифенилы или полибромированные дифениловые эфиры.

Закон ЕС запрещает использование шести веществ, включая PBB и PBDE. Понятно, что PBB и PBDE в основном не используются в ламинированной индустрии с медью, и в основном используются материалы с замедлившимся пламенем брома, отличные от PBB и PBDE, таких как тетрабромид. Химическая формула бисфенола А, Дибромофенола и т. Д. - это cishizobr4. Этот тип ламината с медной, содержащей брома в виде пламени, не регулируется какими-либо законами и правилами, но этот тип бромного ламината, содержащего медные, высвобождает большое количество токсичного газа (бромированный тип) и испускает большое количество дыма во время сгорания или электрического огня. ; Когда печатная плата выровняется с горячим воздухом, и компоненты сварены, на пластине влияют высокая температура (> 200), и будет высвобождаться небольшое количество бромида водорода; Будут ли также производиться диоксины, все еще находится под оценкой. Таким образом, листы FR4, содержащие тетрабромобисфенол, огнестойкий, в настоящее время не запрещены законом и все еще могут использоваться, но их нельзя назвать листами без галогенов.

Принцип субстрата печатной платы без галогенов

На данный момент большинство материалов ПХБ без галогенов в основном основаны на фосфоре и на основе фосфорса-азота. Когда фосфорная смоля сжигается, она разлагается тепловой, чтобы генерировать мета-полифосфорную кислоту, которая обладает сильным свойством дегидратации, так что на поверхности полимерной смолы образуется карбонизированная пленка, которая изолирует огнестойкий эффект. Полимерная смола, содержащая фосфор и азотные соединения, генерирует невозмутимый газ при сжигании, что помогает системе смолы быть пламенной.

Характеристики безгалогеновой печатной платы

1. Изоляция материала ПХБ без галогенов

Из -за использования P или N для замены атомов галогена, полярность сегмента молекулярной связи эпоксидной смолы снижается до определенной степени, тем самым улучшая качество сопротивления изоляции ПХБ и устойчивости к разрушению.

2. Водоосвождение материала ПХБ без галогенов.

Листовой материал без галогенов имеет меньше электронов, чем галогенов в смоле для восстановления кислорода на основе азот-фосфора. Вероятность образования водородных связей с атомами водорода в воде ниже, чем у галогенных материалов, поэтому водопоглощение материала ниже, чем обычные плавники на основе галогени. Для плат печатных плат низкий поглощение воды оказывает определенное влияние на повышение надежности и стабильности материала.

3. Термическая стабильность материала печатной платы без галогенов

Содержание азота и фосфора в плате ПХБ без галогенов больше, чем содержание галогенов в обычных галогенных материалах, поэтому его мономерная молекулярная масса и значение ТГ ПХБ увеличились. В случае тепла подвижность его молекул будет ниже, чем у обычных эпоксидных смол, поэтому коэффициент теплового расширения материалов без галогенов относительно невелик .
