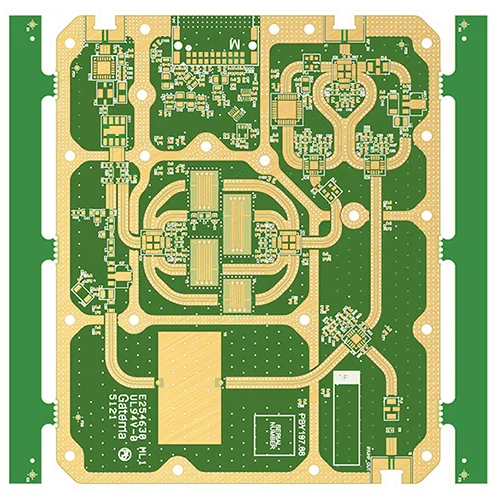

Высокочастотная печатная плата

H -gh-частотная печатная плата

Название продукта: PCB

Материал: ламинат материал

Стандарт качества: IPC6012 класс II или класс III

Диэлектрическая постоянная: 2,0 - 3,5

Слои: 2 слоя - 34 слой

Толщина: 0,1 мм - 12 мм

Толщина меди: основная медь 0,5 унции, готовая толщина меди 1 унции

Технология поверхности: погружение золото, ISIG

Особые требования: высокая точность радиочастотной линии

Существуют требования к DK и DF материалов

Приложение: микроволновая высокочастотная печатная плата приложения

· Детали продукта

PCB в высококачественных электронных продуктах использует ламинатный материал. Научное название - это политетрафторэтилен (PTFE). Этот материал устойчив к кислотам, щелочкам и различным органическим растворителям и почти нерастворим во всех растворителях. В то же время материал имеет характеристики высокотемпературного сопротивления, а его диэлектрический коэффициент очень низкий, поэтому он является идеальным высокочастотным материалом печатной платы для высокочастотной печатной платы.

У PCB есть серия отличных выступлений:

Высокотемпературное сопротивление: долгосрочная температура использования 200 ~ 260 градусов;

Сопротивление с низким уровнем температуры: все еще мягкая при -100 градусов;

Коррозионная устойчивость: может противостоять аква -режиме и все органические растворители;

Помородовое сопротивление: лучшая стареющая жизнь среди пластмасс;

Высокая смазка: имеет наименьший коэффициент трения в пластмассах (0,04);

Несполенная: он имеет наименьшее поверхностное натяжение среди твердых материалов, не придерживаясь какого-либо вещества;

Это физиологически инертный; Он обладает отличными электрическими свойствами и является идеальным изоляционным материалом. Толстый слой газеты может блокировать высокое напряжение 1500 В; Это более плавнее, чем лед.

обладает выдающимися превосходными комплексными свойствами, высокотемпературным сопротивлением, коррозионной устойчивостью, неприемлемо, самосмноением, превосходными диэлектрическими свойствами и очень низким коэффициентом трения. Среди печатной платы находится высокочастотный материал печатной платы с очень превосходной производительностью, который очень подходит для применений в радаре, высокочастотном коммуникационном оборудовании, радиооборудовании и других областях. Обычно в печатной плате общие производители редко используют этот вид листа, UGPCB может предоставить PCB для удовлетворения различных потребностей клиентов. В настоящее время при изготовлении печатной платы для UGPCB материал печатной платы может достигать 4 ~ 6 слоев чистого сжатия; 4 ~ 8 слоев смешанного сжатия.

Характеристики платы PCB в основном включают в себя следующие категории:

1. Доход

Как печатная плата, так и низкочастотная цепь питания имеют влияние усиления напряжения и сбора урожая мощности. Резонансная схема дифференциального усилителя, она относится к резонансной частоте F0, для схемы широкополосного дифференциального усилителя волокна она относится к частотной области.

2. Плодочная полоса

Концепция низкочастотной печатной платы питания не плохая. Для резонансных схем дифференциального усилителя большинство указателей относятся к значению между двумя соответствующими частотами, когда нормализованная амплитуда вибрации резонансной частоты F0 падает до 0,707; Для оптоволоконных цепей широкополосного усилителя это относится к этому означает соответствующую определенную частоту.

3. Селективность

Селективность в основном для резонансной схемы усилителя, которая характеризует выбор полезных сигналов цепи и ее способность подавлять нежелательные сигналы. Обычно он измеряется прямоугольным коэффициентом и коэффициентом подавления на основе кривой характеристики резонанса цепи.

4. Хумовая фигура

Когда усиливающаяся схема работает из -за некоторых факторов, колебания будут двигаться нерегулярно, образуя шум внутри цепи, что повлияет на качество сигнала. Этот эффект обычно описывается соотношением сигнальной мощности PS к шуме PN PN (SNR). Коэффициент шума - это сравнение между шумом входного сигнала и шумом выходного сигнала.

5. Стабильность

Стабильность высокочастотной ПХБ относится к стабильности его основной производительности, когда изменение рабочего состояния или условия работы. Например, когда температура окружающей среды изменяется или напряжение источника питания колеблется, это повлияет на нормальное состояние работы постоянного тока схемы усилителя; Параметры компонентов схемы также изменятся соответствующим образом, что приведет к изменению усиления схемы усилителя, сдвига частоты центра и кривая резонанса внезапно сильно изменяется. В конце концов, это может не сработать вообще.

Краткое описание: высокочастотная ПХБ в основном: высокий доход, высокий приемный сигнал, широкий диапазон, низкий уровень шума и высокая стабильность.

Во-первых, определение высокочастотной печатной платы.

Высокочастотная печатная плата относится к ПХБ с более высокими электромагнитными частотами, используемыми в высокочастотной (частоте выше 300 МГц или длиной полосы, а не выше 1 м) и микроволновой печи (частота выше 3 ГГц или длины волны не выше 0,1 м). Это печатная плата, создаваемая на ламинатах с микроволновой медью с использованием обычных методов производства жесткой платы или специальных методов обработки. Вообще говоря, высокочастотная печатная плата может рассматриваться как печатная плата с частотой выше 1 ГГц.

Благодаря быстрому развитию науки и техники, в диапазоне микроволновой полосы частот (> 1 ГГц) запланировано много типов оборудования (> 1 ГГц) или даже миллиметровых волн. Можно видеть, что частота становится выше и выше, а требования к плате PCB также выше. Например, базовый материал должен обладать высококачественными электрическими свойствами и химической стабильностью. По мере увеличения частоты силового сигнала потеря листа очень мала, а важность высокочастотных ПХБ становится все более заметной.

Во-вторых, объем применения высокочастотной печатной платы

2.1 Связано с системами освещения и связи

2.2 Усилитель мощности, усилитель низкого уровня шума и т. Д.

2.3 Пассивные компоненты, такие как расщепления питания, муфты, дуплексисты, фильтры и т. Д.

2.4 В областях автомобильных систем анти-коллизии, спутниковых систем и радиосистем высокочастотное электронное оборудование является тенденцией разработки.

UGPCB - это фабрика по производству печатной платы. UGPCB предоставляет множество известных брендов печатной платы, таких как PCB Rogers, Taconic PCB, и подготовил достаточную плату PCB для удовлетворения ваших быстрых потребностей.

Продукты Wangling включают ламинат из медной ткани из стекловолокна, серию ламинатов из стекловолоконной ткани из стекловолокна, серия ламинатов, микроволокной композитной диэлектрической подложки, микроволновая многослойная печатная плата, микроволновые электронные устройства и изоляция, антипригарная ткань.

Продукты печатной платы широко используются в аэрокосмической, авиационной, спутниковой связи, навигации, аэрокосмической, радаре, электронных контрмерам, 3G, 4G, 5G -связи, спутниковых системах Beidou и других областях. В частности, ламинат PCB серии F4B может удовлетворить потребности нескольких отраслей промышленности, а цена намного дешевле, что имеет большие преимущества и является очень хорошим выбором для печатной платы. UGPCB имеет многолетний опыт работы в обработке продуктов PCB. Он может обрабатывать PCB, + FR4 Multilayer Hybrid PCB. Производимые продукты используются в различных отраслях и достигли хорошей репутации. Особенно 5G Communications, RF -радиочастотные продукты.
